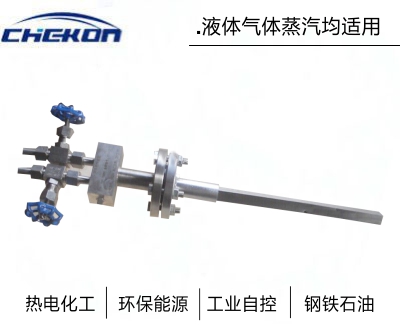

ANB 阿牛巴流量計 專業大口徑氣體液體流量計量
|
阿牛巴流量計（又稱笛形均速管流量計）是根據皮托管測速原理發展起來的一種新型差壓流量檢測式元件，它輸出為差壓信號，與測量差壓的儀器儀表配套使用，可準確測量圓形管道、矩形管道中的多種液體、氣體和蒸汽（過熱蒸汽和飽和蒸汽）的流量，并以其精度高、壓力損失小、安裝方便等優點逐漸取代孔板和其它檢測元件，在動力工業（包括核工業）、化學工業、石油和金屬冶煉等工業中得到廣泛應用。
1. 獨有的內部二次平均結構，提供了高精度（讀數±1%）和高重復（±0.1%）。
2.外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有最高強度，也便于選用耐高溫，耐腐蝕的材料。
a蜂窩狀六邊形穩定結構，產生的是獨有的流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。
b適用于方形或矩形管道。
c 對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
e 無流量系數飄移，長期穩定。
f 獨家提供直觀的共振驗算，確保長期穩定運行。
g 壓損小能耗低，節能效果顯著
1、規格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；
2、測量準確度：±6.0%；重復性：±0.1%；
3、范圍度：體積流量：10：1；質量流量：8：1；
4、工作壓力：均速管無提出功能型：≤20MPa；均速管可提出型：≤10MPa；
5、流體溫度：≤450℃；
6、介質粘度：≤30CP（相當于重油）；
7、材質：
均速管、三閥組：各種牌號不銹鋼（任選）；
主體管、法蘭：不銹鋼或碳鋼（任選）；
|
型譜 |
說明 |
|||||||
|
CKANB- |
|
節流裝置 |
||||||
|
安裝形式 |
M |
|
螺紋 |
|||||
|
F |
|
法蘭 |
||||||
|
本體材質 |
|
1- |
|
碳鋼 |
||||
|
2- |
|
不銹鋼 |
||||||
|
3- |
|
耐高溫材質 |
||||||
|
測量管徑 |
|
50- |
|
DN50 |
||||
|
65- |
|
DN65 |
||||||
|
80- |
|
DN80 |
||||||
|
100- |
|
DN100 |
||||||
|
125- |
|
DN125 |
||||||
|
150- |
|
DN150 |
||||||
|
200- |
|
DN200 |
||||||
|
225- |
|
DN225 |
||||||
|
250- |
|
DN250 |
||||||
|
300- |
|
DN300 |
||||||
|
350- |
|
DN350 |
||||||
|
400- |
|
DN400 |
||||||
|
450- |
|
DN450 |
||||||
|
500- |
|
DN500 |
||||||
|
600- |
|
DN600 |
||||||
|
800- |
|
DN800 |
||||||
|
900- |
|
DN900 |
||||||
|
1000- |
|
DN1000 |
||||||
|
工作壓力 |
|
1 |
|
0.6 MPa |
||||
|
2 |
|
1.6 MPa |
||||||
|
3 |
|
2.5 MPa |
||||||
|
4 |
|
4.0 MPa |
||||||
|
5 |
|
6.4 MPa |
||||||
|
6 |
|
10.0 MPa |
||||||
|
工茁度 |
|
1 |
|
120℃以下 |
||||
|
2 |
|
220℃以下 |
||||||
|
3 |
|
|
||||||
|
介質類型 |
|
LC |
|
干凈液體 |
||||
|
GC |
|
清潔氣體 |
||||||
|
LT |
|
易臟液體 |
||||||
|
GT |
|
易臟氣體 |
||||||
|
VM |
|
飽和蒸汽 |
||||||
|
VH |
|
過熱蒸汽 |
||||||
|
附件 |
|
00 |
不帶附件 |
|||||
|
01 |
僅帶差壓變送器 |
|||||||
|
10 |
僅帶流量積算儀 |
|||||||
|
11 |
||||||||
