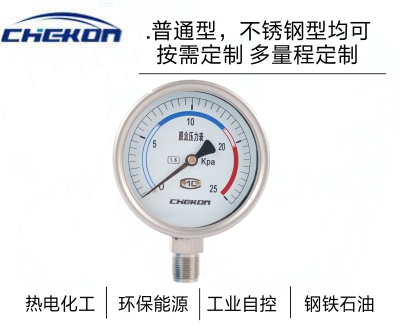

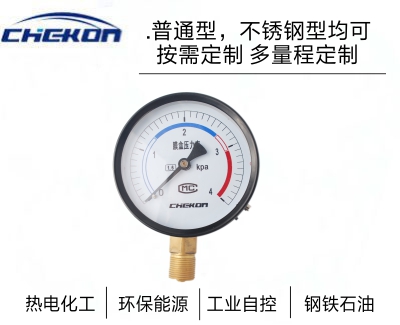

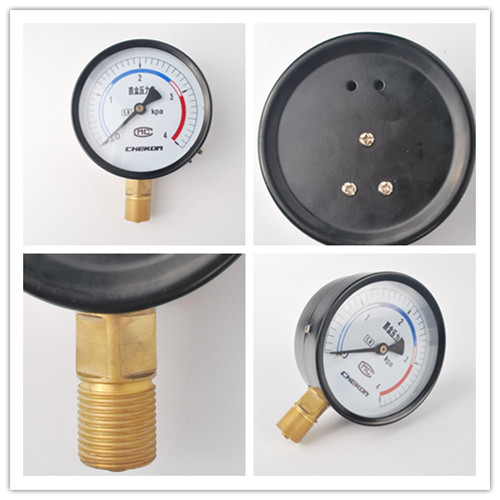

YE-100/150 膜盒壓力表 多規格定制 可定制全不銹鋼
|
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
|
型號 |
標度范圍（KPA） |
精確度等級 |
重量KG |
|
正壓 負壓 正負壓 |
|||
|
YE-60 YE-100 YE-150 |
0～1.6 -1.～60 -0.8～+0.8 |
1.6 2.5 |
0.5 |
|
0～2.5 -2.5～0 -1.2～+1.2 |
|||
|
0～4 -4～0 -2～+2 |
|||
|
0～6 -6～0 -3～+3 |
|||
|
0～10 -10～0 -5～+5 |
|||
|
1～6 -16～0 -8～+8 |
|||
|
0～25 -25～0 -12～+12 |
|||
|
0～40 -40～0 -20～+20 |
○.抗工作環境振動：V·H·3級
○導（測）壓系統及外殼等主要零件的材質。
|
零件名稱 |
材料編號 |
|
|
接頭 |
黃銅Hpb59-1 |
不銹鋼316 |
|
膜盒 |
錫青銅QSn6.5-0.1 |
不銹鋼316 |
|
齒輪傳動機構 |
銅Hpb59-1 |
不銹鋼304 |
|
表殼，罩殼 |
冷軋鋼板20 |
不銹鋼304 |
|
型 號 |
外形尺寸 mm |
||||||
|
A |
B |
C |
D |
d |
d0 |
M |
|
|
YE-60 |
31 |
32 |
14 |
60 |
/ |
/ |
14×1.5 |
|
Y-60T |
31 |
32 |
15 |
75 |
3.4 |
||
|
YE-60Z |
30 |
32 |
0 |
/ |
/ |
||
|
YE-60ZQ |
30 |
32 |
0 |
75 |
3.4 |
||
|
YE-100 |
44 |
45 |
18 |
100 |
/ |
/ |
20×1.5 |
|
YE-100T |
44 |
46 |
19 |
118 |
5.5 |
||
|
YE-100Z |
43 |
45 |
34 |
/ |
/ |
||
|
YE-100ZQ |
43 |
45 |
44 |
118 |
5.5 |
||
|
YE-150 |
50 |
47 |
19 |
149 |
/ |
/ |
20×1.5 |
|
YE-150T |
50 |
48 |
20 |
165 |
5.5 |
||
|
YE-150Z |
51 |
47 |
55 |
/ |
/ |
||
|
YE-150ZQ |
51 |
47 |
55 |
165 |
5.5 |
||
|
注：連接螺紋可按要求訂貨． |
|
